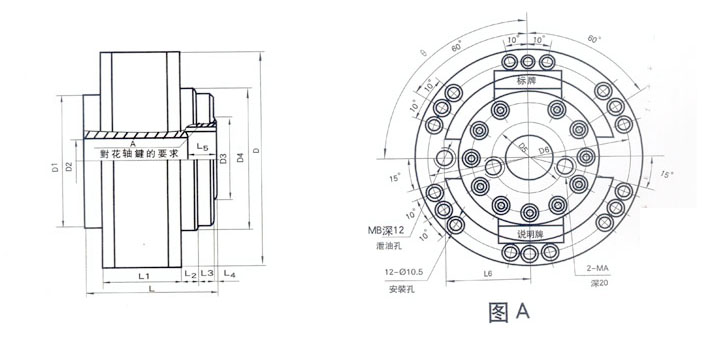

图A外形联接尺寸
| 型号 Type |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
|
D |
D1 |
D2 |
D3 |
D4 |
D5 |
D6 |
MA |
MB |
K/对花键轴要求 |
重量（kg） |
| 1QJM01-**T40 |
130 |
79 |
15 |
23 |
3 |
30 |
53 |
180° |
Ø180 |
Ø130 |
Ø40 |
Ø110 |
Ø130g6 |
Ø70 |
Ø165 |
M22×1.5 |
M12×1.5 |
6-48H11×42H11×12D9/48b12×42b12×12d9 |
15 |
| 1QJM11-**T50 |
139 |
87 |
16 |
17 |
3 |
28 |
87 |
90° |
Ø240 |
Ø150 |
Ø50 |
Ø100 |
Ø160g6 |
Ø80 |
Ø220 |
M22×1.5 |
M16×1.5 |
6-70H11×62H11×16D9/70b12×62b12×16d9 |
26 |
|
 |

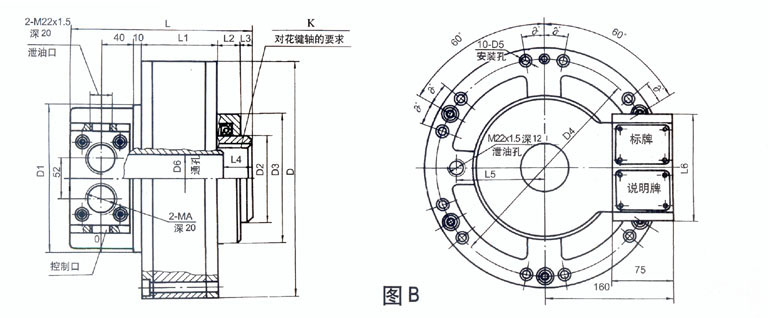

图B外形联接尺寸
| 型号 Type |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
D |
D1 |
D3 |
D3 |
D4 |
D5 |
D6 |
MA |
a° |
K/对花键轴要求 |
重量(kg) |
2QJM21-**T50 |
229 |
99 |
29 |
14 |
36 |
100 |
156 |
Ø300 |
Ø148 |
Ø110 |
Ø160g6 |
Ø283 |
Ø11 |
Ø50 |
M27×2 |
10° |
10-98H11×92H11×14D9/98b12×92b12×14d9 |
60 |
2QJM21-**T65 |
230 |
98 |
29 |
14 |
37 |
110 |
146 |
Ø304 |
Ø186 |
Ø110 |
Ø160g6 |
Ø283 |
Ø11 |
Ø65 |
M33×2 |
10° |
10-98H11×92H11×14D9/98b12×92b12×14d9 |
64 |
2QJM32-**T75 |
273 |
138 |
43 |
10 |
41 |
115 |
146 |
Ø320 |
Ø186 |
Ø120 |
Ø170g6 |
Ø299 |
Ø13 |
Ø75 |
M33×2 |
10° |
10-98H11×92H11×14D9/98b12×92b12×14d9 |
88 |
2QJM42-2.5T80 |
292 |
160 |
16 |
30 |
40 |
124 |
146 |
Ø350 |
Ø190 |
Ø140 |
Ø200h8 |
Ø320 |
Ø13 |
Ø80 |
M33×2 |
10° |
10-112H11×102H11×16D9/112b12×102b12×16d9 |
120 |
2QJM52-2.5T80 |
367 |
175 |
30 |
24 |
45 |
135 |
190 |
Ø420 |
Ø220 |
Ø160 |
Ø315g7 |
Ø360 |
6-Ø22 |
Ø80 |
M48×2 |
6° |
10-120H11×112H11×18D9/120b12×112b12×18d9 |
162 |
|
| 注:2QJM52-2.5T80 马达控制口和泄油口与上图所示对调 |
|
